IR-GJ高溫經濟型系列

紅外溫度傳感器

使用說明書

一、概述

臺灣LETON雷特科技IR- GJ高溫經濟型系列在線式紅外溫度傳感器為一體化、集成式紅外溫度傳感器，具有實時響應時間快、靈敏度高、非接觸式、使用安全及壽命長等優點。光學系統與電子線路共同集成于不銹鋼外殼內。 殼體上的標準螺紋可與固定安裝部位快速連接， 安裝便捷。同時還可加裝各種選件（ 如獨立安裝支架、萬向可調安裝支架、防水防塵保護罩、氣源吹掃器、風冷卻裝置等），以滿足各種工況場合的特殊環境要求。

二、主要應用范圍

主要應用于冶金、鍛造、鑄造、石油化工、科學實驗、中高頻感應加熱、平板玻璃、窯爐等難以接近、危險或快速移動金屬物體表面的快速高精度測溫。

三、紅外測溫原理

紅外線是一種電磁波，波長在0.76~100μm之間，溫度高于絕對零度(-273.16℃)的物體都在不停地向周圍空間發出紅外輻射能量，物體紅外輻射能量的大小及其波長的分布與它的表面溫度有著密切的關系。因此，通過對物體的自身輻射紅外能量的測量，便能準確的測出目標物體的表面溫度，這就是紅外輻射測溫所依據的基礎。紅外溫度傳感器一般使用波長在0 . 8 ~ 1 8μm范圍內的紅外輻射能量。紅外溫度傳感器是一種熱電子傳感器。主要由以下部件組成：

——光學系統（透鏡/光譜濾波器）

——光電探測器

——電子放大器

——信號處理

輻射體發出的紅外輻射能量，進入光學系統，經調制器把紅外輻射能量調制成為交變輻射，由探測器和電子線路將紅外輻射的功率能量轉化成為相應的電信號。

四、IR-GJ系列主要特點

1、高精度：測量值-+1%或-+1℃

2、響應速度快：20ms

3、距離系數比：D:S=100：1

4、抗干擾性強：電源、模擬輸出相互隔離，具有較強的抗電源電磁干擾功能

5、堅固的不銹鋼外殼，具有耐腐蝕功能

6、測溫范圍廣：400~1700℃（分段）

8、具有信號短路和電源接反自我保護功能

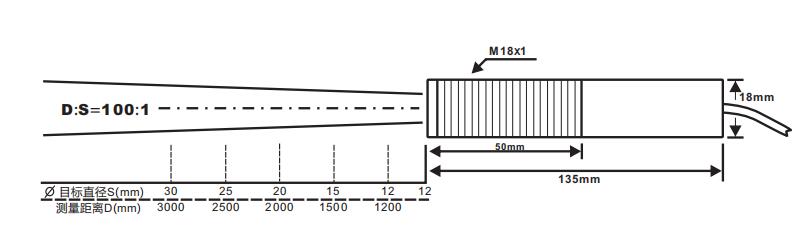

五、光路圖及外觀尺寸圖

八、質量保證

每臺儀器出廠前都經過合格的質量檢驗程序，如在使用過程中發生任何問題，請及時聯系服務商，我們的客戶服務人員將就如何設置紅外溫度傳感器、標定過程及維修方面給予您全面的技術支持。本產品自銷售之日起質保十二個月。如因使用不當或私自拆卸所造成的損壞不在保修范圍之內。

九、使用注意事項

1、被測目標的尺寸和紅外溫度傳感器的光學特性決定了被測目標與探測頭之間的最大距離為了避免測量誤差，被測目標應盡量大于探測頭的視場。因此，應保持探測點始終小于被測物體或至少與被測目標相同尺寸。

2、傳感器的鏡頭必須保持清潔，避免因粘有灰塵、水汽等污染物而導致測量誤差甚至損壞鏡頭。必要時加裝氣源吹氣裝置或防塵防水保護罩。若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭傳感器。環境溫度不宜過高，溫度過高時必須加裝風冷或水冷冷卻裝置，以免損壞傳感器和減少探頭使用壽命。
